TCA 200

Conversores isolados de sinais de Termopar para sinais analógicos de instrumentação como 4a20mA,
0a10V entre outras escalas

DESCRIÇÃO

Contruído em formato modular compacto e de simples instalação, estes conversores atuam como transdutores, condicionadores e transmissores de sinais para os principais tipos de termopares de uso industrial, convertendo sua medida para sinais de instrumentação padrão, efetuando isolação, linearização e compensação de junta fria com precisão e confiabilidade, de maneira que o sinal de saída gerado seja linearmente proporcional à temperatura medida, eliminando-se assim a necessidade de implementação de algorítmos de correção de linearidade em sistemas de controle programáveis ou utilização de módulos de entrada analógica especiais de alto custo.

CARACTERÍSTICAS

Disponibilidade para os principais termopares utilizados na indústria: E, J, K, N, R, S e T.
Disponibilidade em diversas faixas de sinais de saída e temperatura conforme tabelas abaixo.
Outras faixas de sinais disponíveis sob consulta.
Sinal de saída proporcional à faixa de temperatura especificada.
Isolação entre entrada e saída.
Fixação em trilho DIN de 35mm.
Alimentação 24Vcc.
Formato modular.
Dimensões mecânicas: 23 x 75 x 110mm (LxAxP).
Conexões por bornes para cabos até 1,5mm².

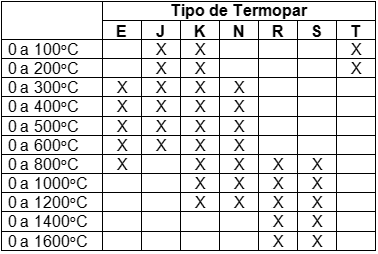

FAIXAS DE TEMPERATURA

FAIXAS PARA O SINAL DE SAÍDA

0 a 20 mA	0 a 50 mV	0 a 1 V	0 a 10 V
4 a 20 mA	0 a 100 mV	0 a 5 V	2 a 10 V
	0 a 200 mV	1 a 5 V
	0 a 500 mV

CÓDIGO PARA ENCOMENDA

Exemplo: Termopar tipo J, faixa de temperatura medida de 0 a 400^oC,
saída 4 a 20mA
TCA 200-J-0/400-4/20mA
