TCA 700
Conversor de Potenciômetro
para sinais analógicos de instrumentação como 4-20mA,
0-10V entre outras diversas escalas
DESCRIÇÃO
Construídos em formato modular compacto e de simples instalação, estes conversores atuam como transdutores e transmissores de sinais, possibilitando à partir de um potenciômetro, ou qualquer outro dispositivo resistivo de 3 terminais com função análoga conectado a sua entrada, gerar sinais analógicos de instrumentação padrão.
Dentre as diversas possibilidades de uso destes módulos duas se destacam, uma delas é a geração de sinais analógicos através de potenciômetros comuns para uso como sinal de referência, e a outra é o sensoreamento de posição de dispositivos móveis acoplados ao eixo de potenciômetros rotativos, como por exemplo para medir o ângulo de abertura de uma servo válvula através do ângulo de rotação de seu eixo, ou ao cursor de potenciômetros de deslocamento linear.
Estes módulos não se aplicam para medidas de resistência. Para esta finalidade utilizar a linha TCA 320.
CARACTERÍSTICAS
- Disponibilidade em diversas faixas de sinais de saída conforme tabelas abaixo.
Outras faixas de sinais disponíveis sob consulta.
- Ajuste frontal para adequar uma faixa de excursão limitada do potenciômetro de 20% a 100% de seu curso total para o máximo valor da faixa de saída.
- Fixação em trilho DIN de 35mm.
- Alimentação 24Vcc.
- Formato modular.
- Dimensões mecânicas: 23 x 75 x 110mm (LxAxP).
- Conexões por bornes para cabos até 1,5mm2.
FAIXAS PARA O SINAL DE SAÍDA
| 0 a 20 mA |
0 a 50 mV |
0 a 1 V |
0 a 10 V |
| 4 a 20 mA |
0 a 100 mV |
0 a 5 V |
2 a 10 V |
| |
0 a 200 mV |
1 a 5 V |
|
| |
0 a 500 mV |
|
|

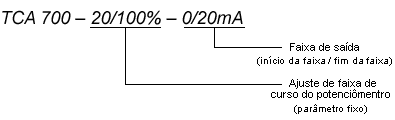

CÓDIGO PARA ENCOMENDA
Exemplo: TCA 700, saída 0 a 20mA
Analógico)
TCA 700 (Potenciômetro
Analógico)
