TCA 310

Conversores isolados de sinais de Pt1000 para sinais analógicos de instrumentação como 4a20mA,
0a10V entre outras escalas

DESCRIÇÃO

Contruído em formato modular compacto e de simples instalação, estes conversores atuam como transdutores, condicionadores e transmissores de sinais para sensores de temperatura do tipo Pt1000, convertendo sua medida para sinais de instrumentação padrão, efetuando isolação e linearização com precisão e confiabilidade, de maneira que o sinal de saída gerado seja linearmente proporcional à temperatura medida, eliminando-se a necessidade de implementação de algorítmos de correção de linearidade em sistemas de controle programáveis ou utilização de módulos de entrada analógica especiais de alto custo.

CARACTERÍSTICAS

Disponibilidade em diversas faixas de sinais de saída e faixas de temperatura conforme tabelas abaixo
Outras faixas de sinais de saída disponíveis sob consulta.
Sinal de saída proporcional à faixa de temperatura especificada.
Possibilidade de conexão de sensores a 2, 3 ou 4 fios.
Isolação entre entrada, saída e alimentação.
Fixação em trilho DIN de 35mm.
Alimentação 24Vcc.
Formato modular.
Dimensões mecânicas: 23 x 75 x 110mm (LxAxP).
Conexões por bornes para cabos até 1,5mm².

FAIXAS DE TEMPERATURA

0 a 100^oC	0 a 300^oC	0 a 500^oC	0 a 700^oC
0 a 200^oC	0 a 400^oC	0 a 600^oC	0 a 800^oC

FAIXAS PARA O SINAL DE SAÍDA

0 a 20 mA	0 a 50 mV	0 a 1 V	0 a 10 V
4 a 20 mA	0 a 100 mV	0 a 5 V	2 a 10 V
	0 a 200 mV	1 a 5 V
	0 a 500 mV

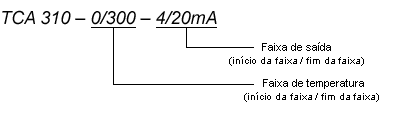

CÓDIGO PARA ENCOMENDA

Exemplo: Sensor Pt1000, faixa de temperatura medida 0 a 300^oC,
saída 4 a 20mA
TCA 310-0/300-4/20mA
