TCA 500
Conversores de Célula de Carga
para sinais analógicos de instrumentação como 4a20mA,
0a10V entre outras escalas
DESCRIÇÃO
Construído em formato modular compacto e de simples instalação, estes conversores atuam como transdutores, condicionadores e transmissores de sinais provenientes de células de carga para os mais diversos tipos de sinais de instrumentação com precisão e confiabilidade.
O modelo TCA 500 também proporciona isolação entre o sinal de saída e a alimentação do módulo.
CARACTERÍSTICAS
- Disponibilidade em diversas faixas de sinais de saída conforme tabela abaixo.
Outras faixas de sinais disponíveis sob consulta. - Fornece tensão de alimentação (excitação) precisa e estável de até 10V para a célula de carga.
- Isolação entre alimentação e sinal de saída.
- Fixação em trilho DIN de 35mm.
- Alimentação 24Vcc.
- Formato modular.
- Dimensões mecânicas: 23 x 75 x 110mm (LxAxP).
- Conexões por bornes para cabos até 1,5mm2.
FAIXAS PARA O SINAL DE SAÍDA
| 0 a 20 mA | 0 a 50 mV | 0 a 1 V | 0 a 10 V |
| 4 a 20 mA | 0 a 100 mV | 0 a 5 V | 2 a 10 V |
| 0 a 200 mV | 1 a 5 V | ||
| 0 a 500 mV |

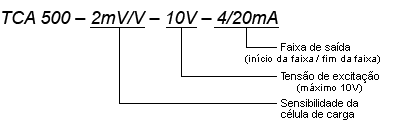

CÓDIGO PARA ENCOMENDA
Exemplo: Sensibilidade da célula de carga 2mV/V , tensão de
excitação 10V, saída 4 a 20mA.
